EDISION HDMI MODULATOR 3in1 mini: Για live εικόνα από την κάμερα ασφαλείας σας!

Ένας νέος διαμορφωτής που κυκλοφόρησε πρόσφατα στην ελληνική αγορά, δοκιμάστηκε στο εργαστήριο του Security Report για να τον παρουσιάσουμε στο τεύχος αυτού του μήνα. Πρόκειται για τον EDISION HDMI MODULATOR 3in1 mini, έναν ψηφιακό μονοκάναλο HDMI διαμορφωτή σε mini μέγεθος. Με υψηλή ανάλυση έως 1080p 60fps στο ψηφιακό κανάλι εξόδου, είναι κατάλληλος τόσο για επαγγελματικούς χώρους όσο και για οικιακή χρήση.

Συνεχίζοντας την παράδοση που έχει να κατασκευάζει διαμορφωτές υψηλής αξιοπιστίας, η EDISION παρουσιάζει ένα ακόμα ποιοτικό μοντέλο. Ο HDMI MODULATOR 3in1 mini δέχεται είσοδο σήματος από οποιαδήποτε πηγή HDMI, όπως δορυφορικό δέκτη, TV Box, κάμερα CCTV, DVD, Digital Signage κ.ά., διαμορφώνοντάς το στην έξοδό του σε επίγειο ψηφιακό DVB-T, ISDB-T ή καλωδιακό DVB-C MPEG4 κανάλι με Full HD ανάλυση. Το κανάλι αυτό μπορεί εύκολα να συνδεθεί στο υπάρχον ομοαξονικό δίκτυο, για διανομή του σε όλες τις τηλεοράσεις του σπιτιού, του ξενοδοχείου, του γραφείου, του πρακτορείου ΟΠΑΠ ή οποιουδήποτε άλλου επαγγελματικού χώρου.

Περιγραφή

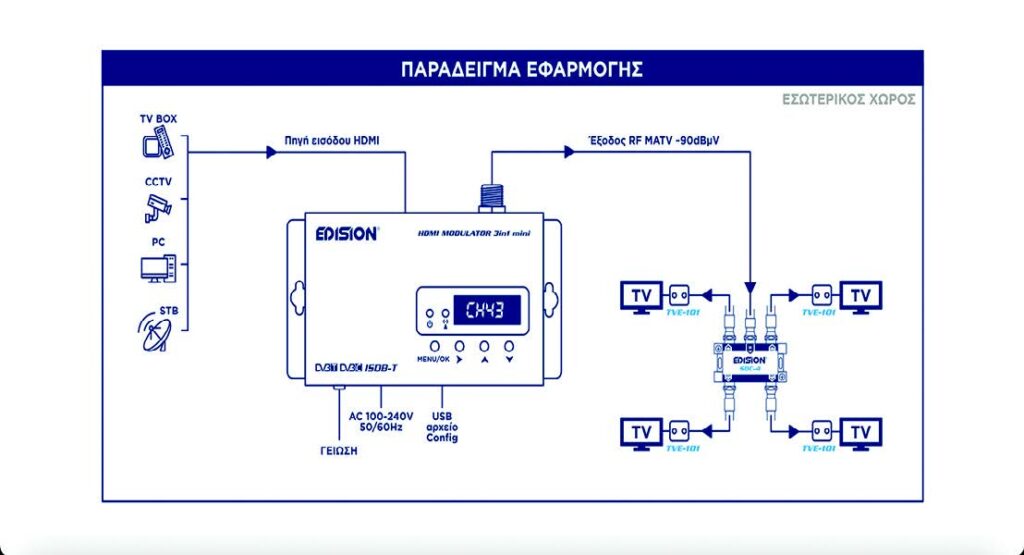

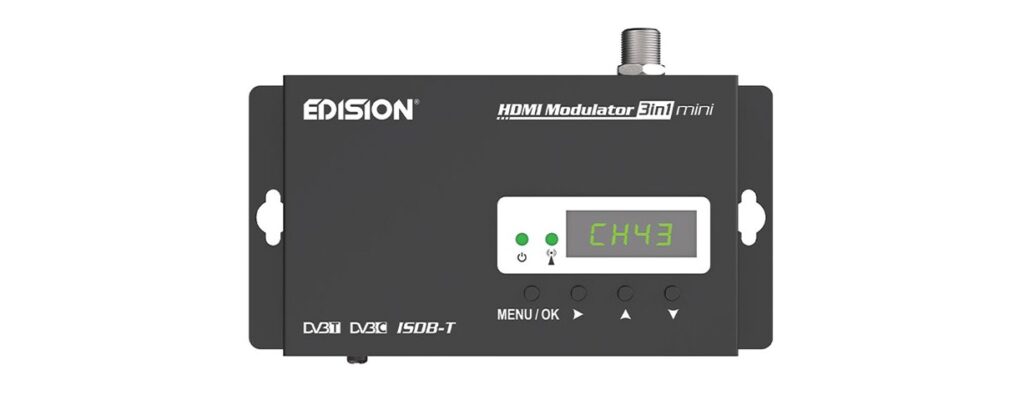

Ο EDISION HDMI MODULATOR 3in1 mini έρχεται σε μαύρο μεταλλικό σασί με εξαιρετικά compact διαστάσεις (132x84x31 χιλ.) για ευκολία τοποθέτησης, ακόμα και αν υπάρχει ελάχιστο περιθώριο χώρου στο μέρος που πρόκειται να εγκατασταθεί. Η πρόσοψή του διαθέτει 4-ψήφια οθόνη LED, 2 ενδεικτικά LED (ON/OFF, HDMI IN) και 4 πλήκτρα χειρισμού (Menu/OK, δεξί, πάνω και κάτω βελάκι), ενώ στην πάνω πλευρά του έχουμε θύρες HDMI IN, RF OUT και στην κάτω μία θύρα USB και υποδοχές εξωτερικής τροφοδοσίας και γείωσης. Το κουτί της συσκευασίας του modulator περιλαμβάνει τροφοδοτικό 5V 2A, βίδες και ούπα στερέωσης για επιτοίχια εγκατάσταση, καθώς και 2 εγχειρίδια χρήστη σε πολλές γλώσσες (και ελληνικά).

Χαρακτηριστικά

Ο EDISION HDMI MODULATOR 3in1 mini διαθέτει κεντρικό επεξεργαστή ARM9 800MHz 32Bit, εσωτερική μνήμη RAM DDRIII 16bit 1Gbit/s και NOR Flash 32Mbit. Έχει ενσωματωμένους κωδικοποιητές video MPEG1, MPEG2 MP@HL, MPEG4 SP@L3 έως ASP@L5, MPEG4 AVC HP@level4.1, MP@level4.1 και ήχου MPEGI L1/2, MPEGII LII, HE-AAC v1/2 (2-CH). Εξοπλίζεται με θύρα HDMI v1.4a και είναι συμβατός με τους αποκωδικοποιητές Cosmote TV, EON και με όλα τα Καταγραφικά DVR/NVR, ενώ δίνει στην έξοδο RF τηλεοπτικό κανάλι με έως Full HD ανάλυση 1080p@60fps. Το κανάλι αυτό μπορεί να είναι της μορφής DVB-T (VHF 05-12, UHF 21-69), ή DVB-C (47-862 MHz), ή ISDB-T (VHF 07-13, UHF 14-69). Η στάθμη του σήματος εξόδου είναι ρυθμιζόμενη από 76 έως 96 dBμV, ενώ η μέγιστη τιμή του MER ξεπερνάει τα 35dB. Διαθέτει επίσης θύρα USB, η οποία χρησιμοποιείται για αποθήκευση ή εισαγωγή έτοιμων ρυθμίσεων από USB drive (FAT32). Υποστηρίζει λειτουργία Fast Pre-Config, η οποία επιτρέπει στον χρήστη να ρυθμίζει εύκολα και γρήγορα όλες τις παραμέτρους σήματος της μονάδας, επιλέγοντας ένα από τα 50 έτοιμα και εγκατεστημένα ID. Η λειτουργία αυτή είναι απαραίτητη και σημαντική όταν έχουμε περισσότερα από ένα HDMI Modulator στην ίδια εγκατάσταση. Ο χρήστης πρέπει να επιλέξει ID για να αλλάξει τις παραμέτρους, ώστε να είναι δυνατός ο συντονισμός των τελικών συσκευών με το σήμα από τα HDMI Modulators.

Μενού

Για να εισέλθουμε στο κύριο μενού πιέζουμε μία φορά το πλήκτρο Menu/OK, ενώ για την περιήγηση μέσα σε αυτό χρησιμοποιούμε τα 3 πλήκτρα κατεύθυνσης. Για να αποθηκεύσουμε τις επιλεγμένες ρυθμίσεις πατάμε μία φορά το Menu/OK και επιλέγουμε YES με το δεξί πλήκτρο, ενώ επιβεβαιώνουμε την επιλογή με το Menu/OK. Επίσης, για να μεταβάλλουμε την τιμή στην εκάστοτε επιλεγμένη παράμετρο, χρησιμοποιούμε τα πλήκτρα πάνω / κάτω.

Channel: Δείχνει το επιλεγμένο κανάλι εξόδου RF (π.χ. CH43) στο διαμορφωμένο σήμα DVB-T.

Pre–config ID: Δείχνει το τρέχον ID (π.χ. id01).

RF: Δείχνει την τιμή της στάθμης του σήματος εξόδου. Επιλέγοντας 0, η στάθμη εξόδου ρυθμίζεται στα 90dBμV, ενώ η τιμή της μπορεί να μεταβληθεί από -14dB (76dBμV) έως +6dB (96dBμV).

LCN: Δείχνει τον τρέχοντα τύπο LCN – ITC (Norway) ή ITA (Italy).

FACT: Επιλογή για επαναφορά σε εργοστασιακές ρυθμίσεις.

CFG: Επιλογή για εξαγωγή αρχείου τρεχόντων ρυθμίσεων.

SOFT: Δείχνει την τρέχουσα έκδοση λογισμικού.

STAN: Δείχνει το πρότυπο του διαμορφωμένου σήματος (TV STANDARD) DVB-T, DVB-C ή ISDB-T.

Εξαγωγή ρυθμίσεων (CFG): Για εξαγωγή του αρχείου ρυθμίσεων με όνομα jedi_config.txt*, συνδέουμε ένα USB stick στη θύρα USB του modulator και μέσα από το κύριο μενού επιλέγουμε CFG. Πατάμε στη συνέχεια το πλήκτρο με το πάνω βελάκι και μόλις εμφανιστεί το μήνυμα SUCC, σημαίνει ότι η διαδικασία ολοκληρώθηκε με επιτυχία.

Εισαγωγή ρυθμίσεων (CFG): Για εισαγωγή αρχείου έτοιμων ρυθμίσεων, χρησιμοποιούμε ένα USB drive που έχει αποθηκευμένο το σχετικό αρχείο jedi_config.txt*. Τοποθετούμε το USB drive στη θύρα USB του modulator και στη συνέχεια το τροφοδοτούμε με ρεύμα. Όταν εμφανιστεί το μήνυμα CFG, πατάμε το πλήκτρο MENU/OK για επιβεβαίωση της διαδικασίας. Όταν η διαδικασία ολοκληρωθεί, η συσκευή θα κάνει επανεκκίνηση με τις νέες ρυθμίσεις.

Λειτουργία

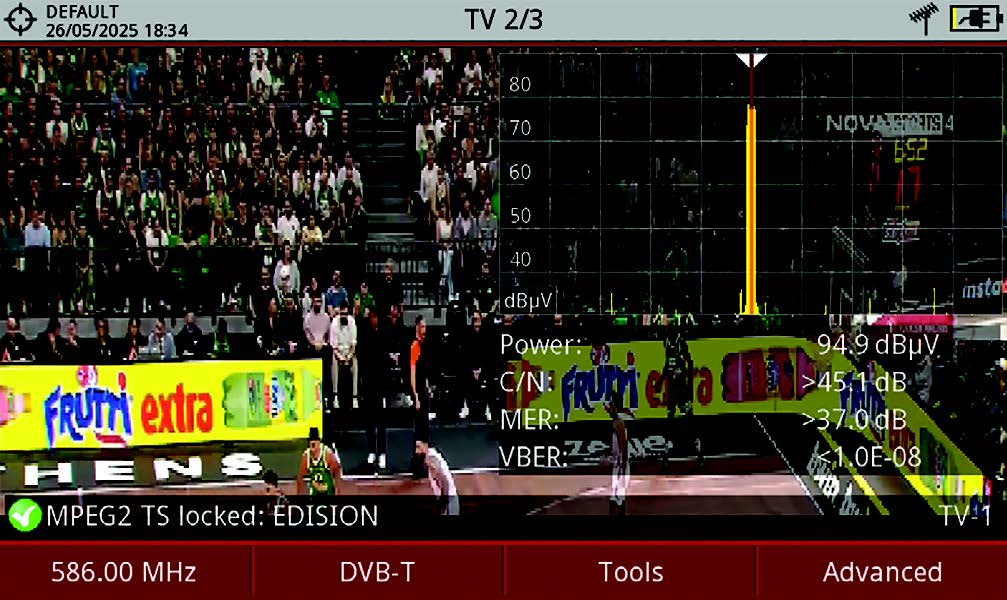

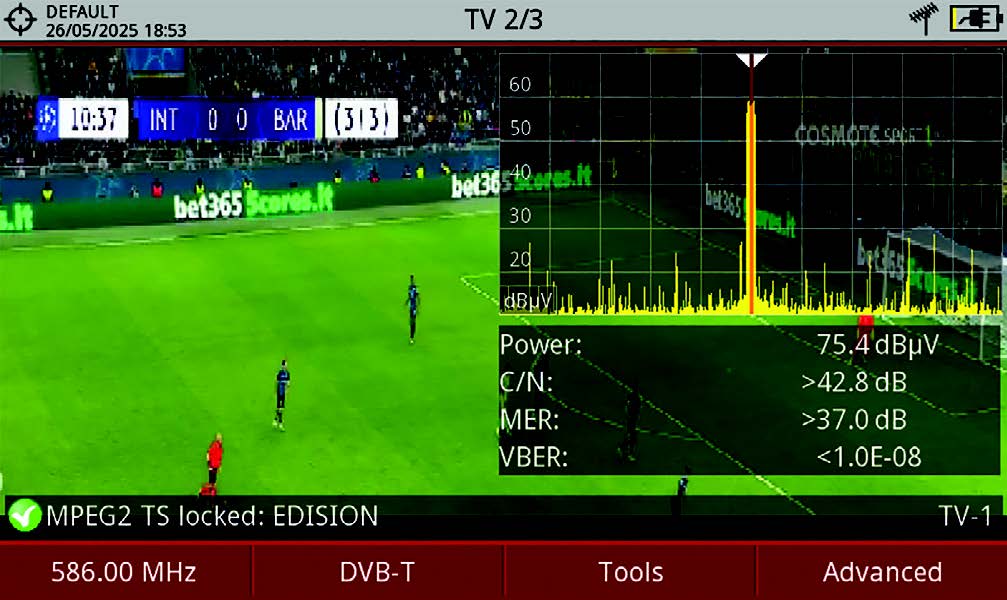

Δοκιμάσαμε τη λειτουργία του EDISION HDMI MODULATOR 3in1 mini, συνδέοντας εναλλάξ τους αποκωδικοποιητές των Cosmote TV και EON. Επιλέξαμε τύπο διαμόρφωσης DVB-T και ορίσαμε κανάλι εξόδου το 35, ενώ δώσαμε τιμή εξασθένισης -14dB για το σήμα της Cosmote TV και ενίσχυσης +6dB για το σήμα της EON. Αφού πρώτα συνδέσαμε τον modulator στο ομοαξονικό δίκτυο, συντονίσαμε την τηλεόραση στο κανάλι 35 και παρακολουθήσαμε και στις δύο περιπτώσεις τηλεοπτικό πρόγραμμα με κρυστάλλινη εικόνα υψηλής ευκρίνειας. Στη συνέχεια, συνδέσαμε πεδιόμετρο στην έξοδο RF OUT του modulator και μετρήσαμε στάθμη σήματος εξόδου 75.4dBμV με MER >37dB στο πρόγραμμα της Cosmote TV και 94.9dBμV με MER >37dB στο πρόγραμμα της Nova (EON).
