Inim Previdia Compact

Στον σύγχρονο κόσμο της πυρασφάλειας, η σειρά Previdia Compact της Inim Electronics αποτελεί την αιχμή του δόρατος, συνδυάζοντας την αξιοπιστία με την ψηφιακή καινοτομία.

Σε αυτό το άρθρο, θα αναλύσουμε βήμα προς βήμα τη διαδικασία αρχικής παραμετροποίησης, τη σύνδεση συσκευών στον βρόχο και την ενεργοποίηση της πρωτοποριακής υπηρεσίας Cloud.

Βήμα 1: Προετοιμασία και Φυσική Εγκατάσταση

Η σωστή εγκατάσταση ξεκινά από τη σωστή τοποθέτηση. Ο πίνακας πρέπει να τοποθετηθεί σε στεγνό μέρος, μακριά από πηγές ηλεκτρομαγνητικών παρεμβολών, όπως ηλεκτρικές συσκευές ή πομπούς ασύρματης εκπομπής. Η διαδικασία ακολουθεί τα εξής στάδια:

Τοποθέτηση καλωδίων: Προετοιμασία των οδεύσεων.

Σύνδεση συσκευών: Σύνδεση των ανιχνευτών και των μονάδων στους βρόχους (loops) και στο BUS.

Προαιρετικές μονάδες: Τοποθέτηση της μονάδας επικοινωνίας Previdia-C-DIAL εσωτερικά στον πίνακα, εάν απαιτείται.

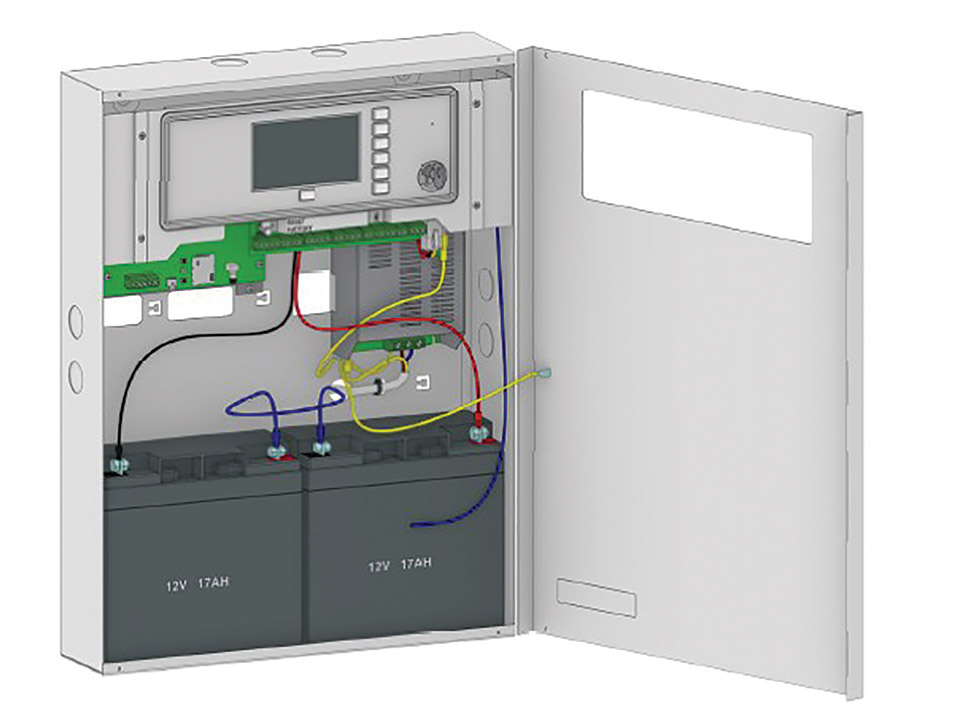

Στερέωση: Τοποθέτηση του πίνακα στον τοίχο με βίδες ελάχιστης διαμέτρου 8mm.

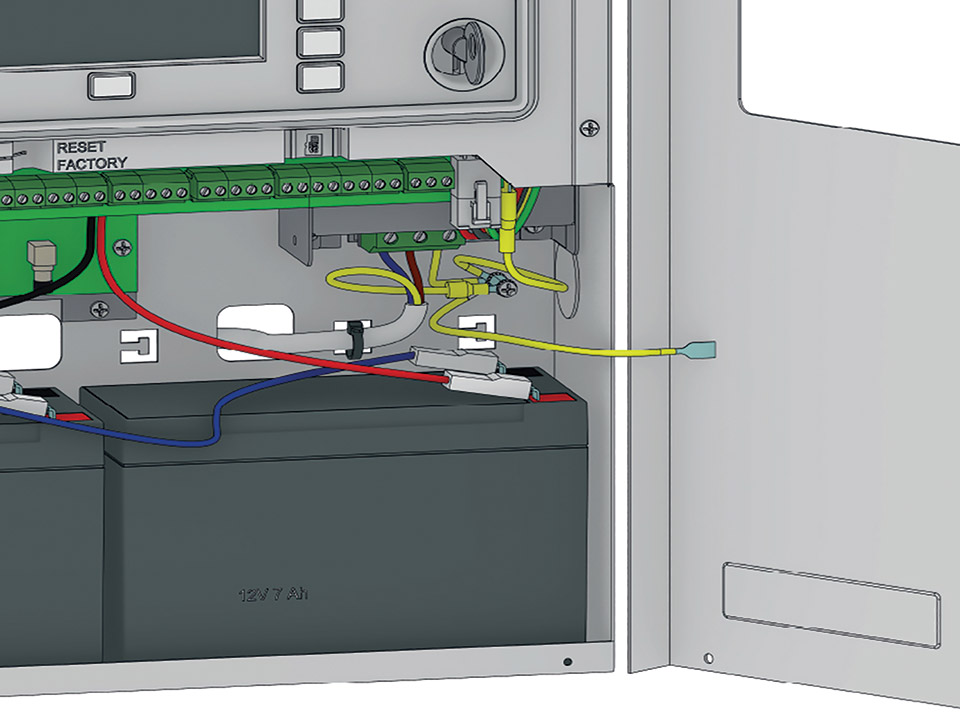

Ολοκλήρωση συνδέσεων: Τελικές συνδέσεις εντός του πίνακα και τροφοδοσία.

Προσοχή: Για τη συμμόρφωση με το πρότυπο EN54-2, δεν επιτρέπεται η σύνδεση περισσότερων από 512 ανιχνευτών ή μπουτόν ανά σύστημα, ενώ η καλωδίωση πρέπει να διασφαλίζει ότι σε περίπτωση βλάβης δεν θα απομονωθούν περισσότερες από 32 συσκευές.

Βήμα 2: Πρώτη Εκκίνηση και Ρυθμίσεις

Μόλις τροφοδοτήσετε το σύστημα, ο πίνακας θα ζητήσει τον κωδικό ξεκλειδώματος. Αυτός ο κωδικός είναι τυπωμένος σε ετικέτα στη συσκευασία του πίνακα ή μπορεί να βρεθεί στην πύλη της Inim (service-previdia.inimcloud.com) εισάγοντας τον σειριακό αριθμό.

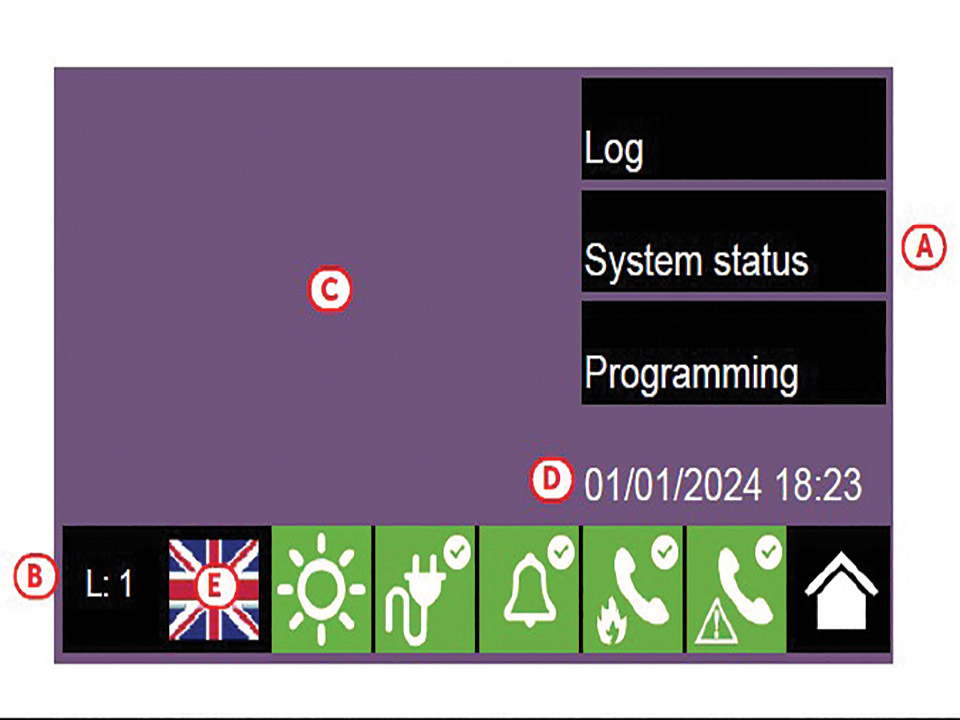

Αφού εισαγάγετε τον κωδικό, επιλέγετε την κύρια και τη δευτερεύουσα γλώσσα λειτουργίας. Η οθόνη αφής σας δίνει πλέον πρόσβαση στα μενού Log (Αρχεία), System Status (Κατάσταση Συστήματος) και Programming (Προγραμματισμός).

Βήμα 3: Προγραμματισμός Συσκευών Βρόχου (Detectors, Call Points, Sirens)

Για να ρυθμίσετε τις συσκευές που είναι συνδεδεμένες στον βρόχο, ακολουθήστε τη διαδρομή Programming > Configuration (Διαμόρφωση).

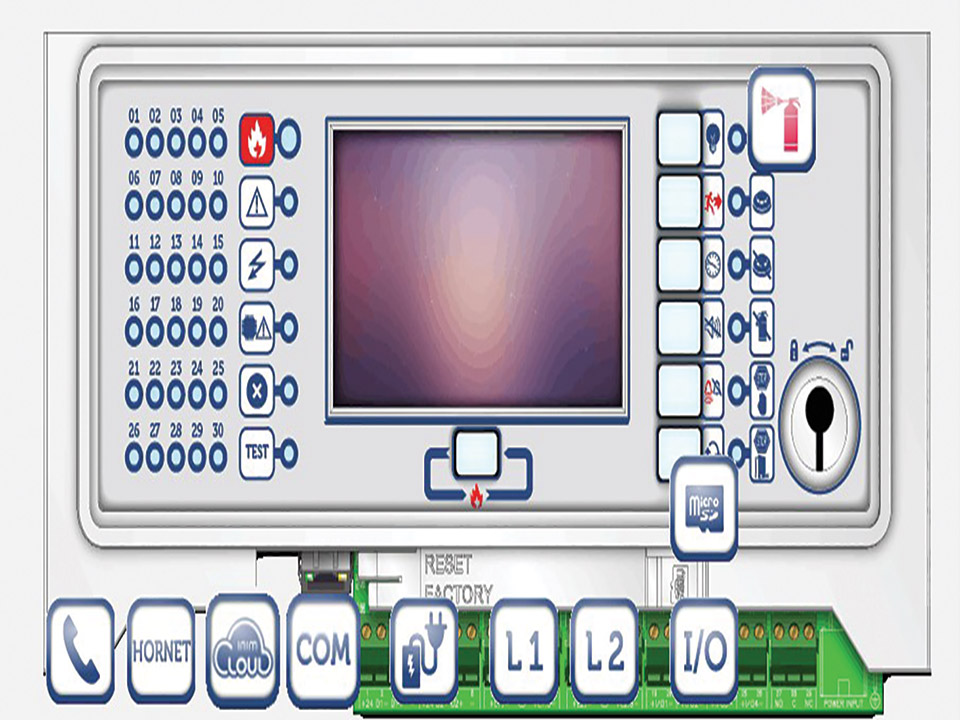

Στην οθόνη θα εμφανιστεί η εικόνα του πίνακα. Πιέζοντας τα εικονίδια L1 ή L2, εισέρχεστε στον προγραμματισμό των αντίστοιχων βρόχων. Εδώ μπορείτε να ανιχνεύσετε τις συσκευές και να ορίσετε παραμέτρους για ανιχνευτές φωτιάς, μπουτόν αναγγελίας, σειρήνες και μονάδες εισόδων / εξόδων (modules). Εάν το σύστημα είναι ήδη ρυθμισμένο και θέλετε απλώς να τροποποιήσετε μια συσκευή, μπορείτε να χρησιμοποιήσετε το εικονίδιο Modify (Επεξεργασία).

Βήμα 4: Ενεργοποίηση της Υπηρεσίας Inim Cloud Fire

Η υπηρεσία Cloud επιτρέπει τη διαχείριση του πίνακα μέσω διαδικτύου, χωρίς να απαιτούνται περίπλοκες ρυθμίσεις δικτύου ή Port Forwarding στο ρούτερ.

Διαδικασία εγγραφής από τον εγκαταστάτη:

1. Εισέλθετε στο μενού προγραμματισμού και αγγίξτε το εικονίδιο Cloud.

2. Μεταβείτε στην ενότητα «Ανάκτηση».

3. Εισαγάγετε τον 8ψήφιο αριθμό αναγνωριστικού εγκαταστάτη (Installer ID) που λάβατε κατά την εγγραφή σας στην υπηρεσία Cloud της INIM.

4. Ενεργοποιήστε, αν επιθυμείτε, την επιλογή «Ιδιότητες εγκατάστασης», ώστε να διατηρείτε το δικαίωμα διαχείρισης της πρόσβασης από το Cloud.

5. Πατήστε το πλήκτρο Ανάκτηση. Η μονάδα ελέγχου θα εγγραφεί αυτόματα στο Cloud.

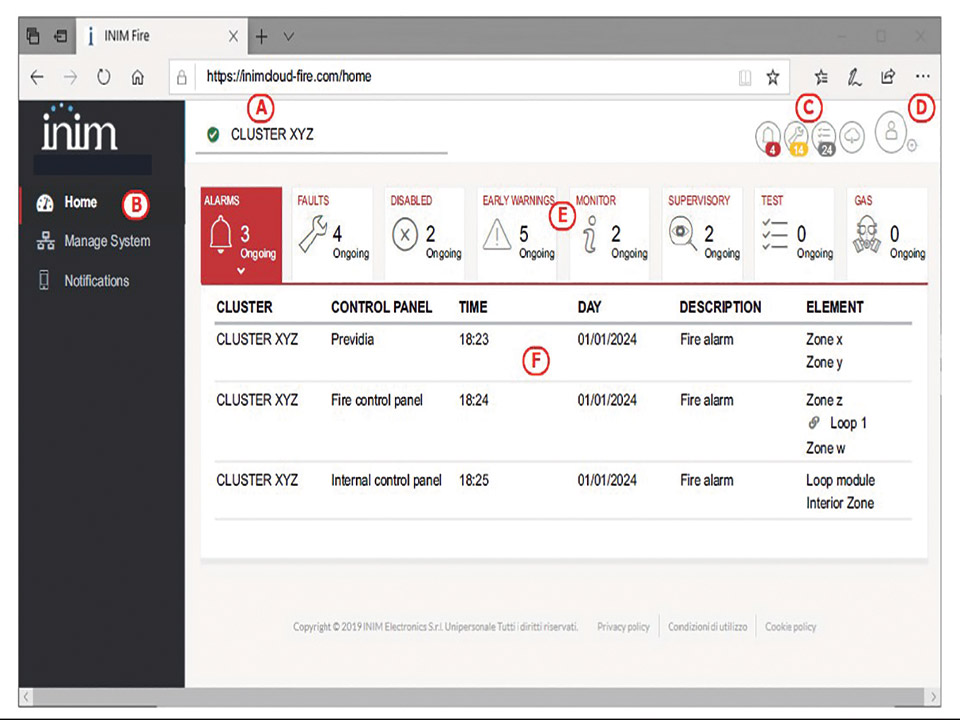

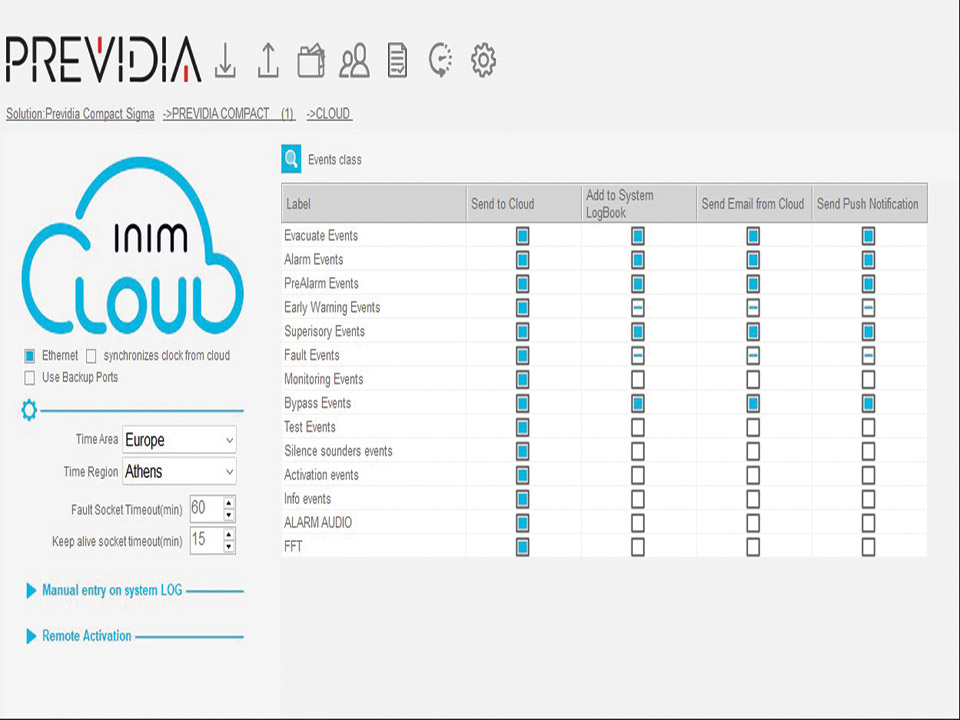

Μόλις ολοκληρωθεί η εγγραφή, ο εγκαταστάτης μπορεί να δώσει πρόσβαση στον τελικό χρήστη, ο οποίος πρέπει να διαθέτει δικό του λογαριασμό στο www.inimcloud.com. Ο χρήστης μπορεί πλέον να βλέπει την κατάσταση του συστήματος, να λαμβάνει ειδοποιήσεις και να διαχειρίζεται συμβάντα μέσω της εφαρμογής ή του προγράμματος περιήγησης.

Σύνδεση και παραμετροποίηση συσκευών στον βρόχο του Inim Previdia Compact

Η εγκατάσταση των περιφερειακών συσκευών αποτελεί την καρδιά του συστήματος πυρανίχνευσης. Η σωστή συνδεσμολογία και ο έγκυρος προγραμματισμός εξασφαλίζουν ότι ο πίνακας Previdia Compact θα ανταποκριθεί άμεσα σε περίπτωση κινδύνου.

Βήματα και προφυλάξεις για τη σύνδεση συσκευών

Τα κυκλώματα σύνδεσης των ανιχνευτών, των μπουτόν και των σειρήνων ορίζονται ως βρόχοι. Η σωστή φυσική σύνδεση ακολουθεί συγκεκριμένους κανόνες:

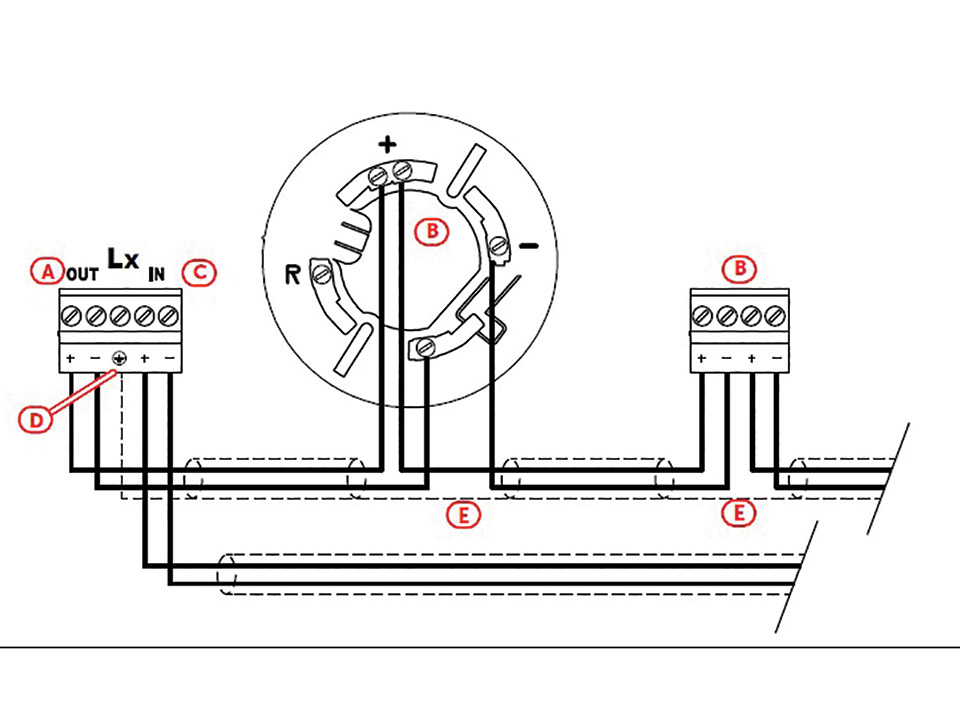

1. Διαδρομή καλωδίωσης: Ο βρόχος ξεκινά από τους ακροδέκτες εξόδου “Lx O” ([A]), διατρέχει όλη την προστατευμένη περιοχή συνδέοντας παράλληλα όλες τις συσκευές και επιστρέφει στους ακροδέκτες εισόδου “Lx I” ([C]) του πίνακα.

2. Τύπος καλωδίου: Πρέπει να χρησιμοποιείται θωρακισμένο καλώδιο δύο αγωγών [συνεστραμμένο 2mm² (14AWG)]. Το συνολικό μήκος δεν πρέπει να υπερβαίνει τα 2.000m και η μέγιστη αντίσταση τα 40Ω.

3. Προφυλάξεις θωράκισης: Το μπλεντάζ του καλωδίου πρέπει να συνδέεται στον ακροδέκτη γείωσης μόνο στο ένα άκρο του καλωδίου, στην αρχή του βρόχου. Στις ενδιάμεσες συσκευές, τα μπλεντάζ που έχουν κοπεί πρέπει να συνδέονται κατάλληλα μεταξύ τους για να διασφαλίζεται η συνέχεια της θωράκισης.

4. Συμβατότητα πρωτοκόλλων: Δεν επιτρέπεται η σύνδεση συσκευών με διαφορετικά πρωτόκολλα στον ίδιο βρόχο λόγω ηλεκτρικής ασυμβατότητας. Το πρωτόκολλο ορίζεται ανεξάρτητα για κάθε βρόχο από τις ρυθμίσεις του πίνακα.

5. Περιορισμοί συσκευών: Σε περίπτωση σύνδεσης 2 καλωδίων (ανοιχτό κύκλωμα), ο μέγιστος αριθμός συσκευών περιορίζεται στις 32.

Αρχική αναζήτηση και ρύθμιση ανιχνευτών

Μόλις ολοκληρωθεί η εγκατάσταση, ο πίνακας πρέπει να «μάθει» τις συσκευές που είναι συνδεδεμένες.

Πρόσβαση: Εισέλθετε στο μενού Programming (Προγραμματισμός) χρησιμοποιώντας τον κωδικό επιπέδου 3 (εργοστασιακός: “00004”) και επιλέξτε Configuration (Διαμόρφωση).

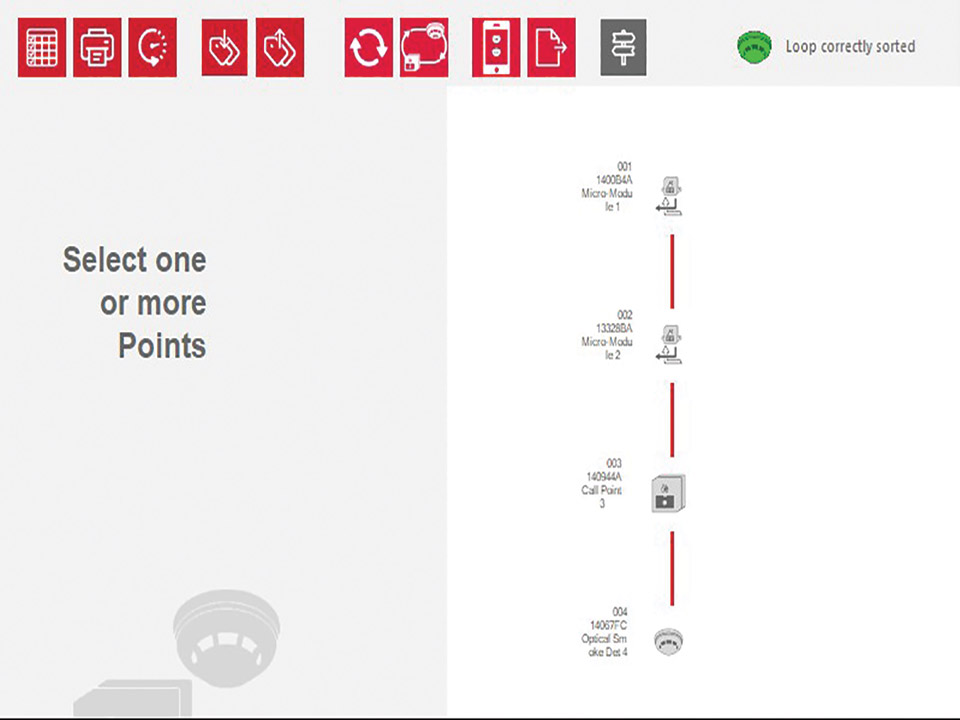

Καταχώρηση (Enroll): Επιλέγοντας το εικονίδιο του αντίστοιχου βρόχου (L1 ή L2), πατήστε το πλήκτρο Enroll. Ο πίνακας πραγματοποιεί σάρωση, εντοπίζει όλες τις συνδεδεμένες συσκευές και τις μεταφέρει αυτόματα στον προγραμματισμό.

Διαγνωστικός έλεγχος: Μετά την καταχώρηση, το πλήκτρο Diagnostics επιτρέπει τον έλεγχο των ηλεκτρικών χαρακτηριστικών του βρόχου, όπως η κατανάλωση ρεύματος και η αντίσταση του καλωδίου.

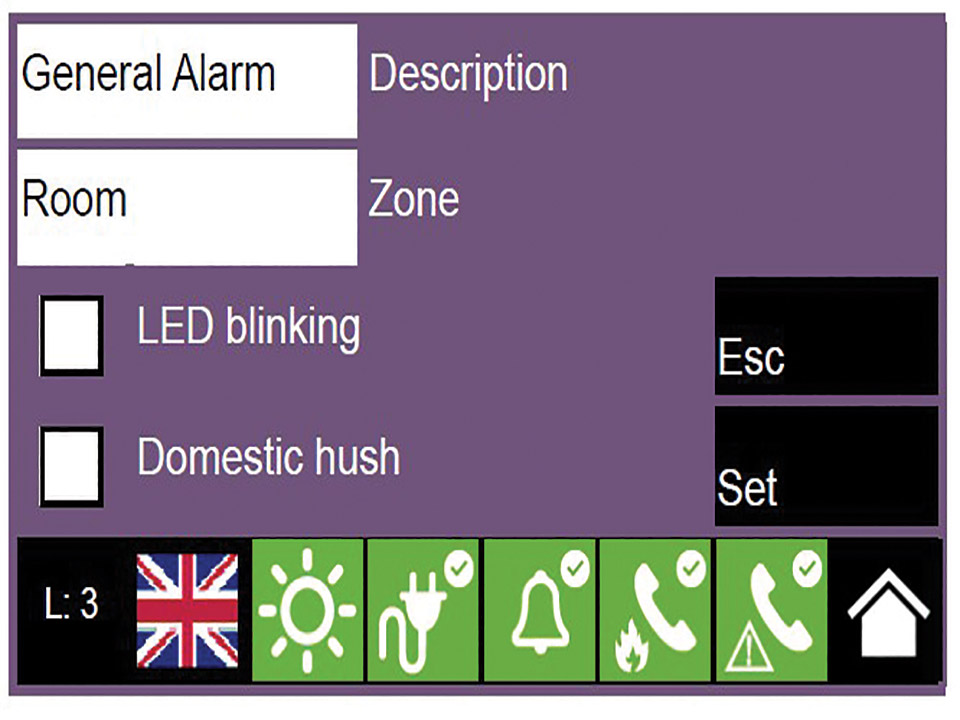

Ρύθμιση παραμέτρων: Μέσω του μενού Modify (Επεξεργασία) ή από τη λίστα των καταχωρημένων συσκευών στο μενού Configuration, μπορείτε να επιλέξετε κάθε σημείο και να πατήσετε Program για να ορίσετε περιγραφές, ζώνες και ειδικές παραμέτρους λειτουργίας.

Η λογική της σωστής σύνδεσης: Γιατί κλειστός βρόχος;

Η σύνδεση όλων των συσκευών (ανιχνευτών, μπουτόν, σειρήνων και modules) σε κλειστό βρόχο είναι η ενδεδειγμένη μέθοδος για τους εξής λόγους:

Πλεονασμός (Redundancy): Η καλωδίωση σε βρόχο εξασφαλίζει ότι το σύστημα θα παραμείνει λειτουργικό ακόμη και σε περίπτωση διακοπής (ανοικτού κυκλώματος) ή βραχυκυκλώματος σε κάποιο σημείο του καλωδίου.

Συμμόρφωση με πρότυπα: Σύμφωνα με το πρότυπο EN54-2, η καλωδίωση πρέπει να είναι τέτοια ώστε μια βλάβη να μην μπορεί να θέσει εκτός λειτουργίας περισσότερες από 32 συσκευές. Ο κλειστός βρόχος, σε συνδυασμό με τους απομονωτές βραχυκυκλώματος που διαθέτουν οι συσκευές, ικανοποιεί αυτή την απαίτηση.

Αμφίδρομη επικοινωνία: Το σύστημα χρησιμοποιεί τα ίδια δύο καλώδια τόσο για την τροφοδοσία όσο και για την αμφίδρομη ψηφιακή επικοινωνία με κάθε συσκευή ξεχωριστά, επιτρέποντας την ακριβή ταυτοποίηση κάθε συμβάντος.

Σημείωση: Πριν από κάθε εργασία καλωδίωσης, βεβαιωθείτε ότι έχετε αφαιρέσει κάθε πηγή τροφοδοσίας, συμπεριλαμβανομένων των μπαταριών.

Οδηγός ελέγχου μετά την εγκατάσταση (θέση σε λειτουργία)

Η φάση αυτή είναι απαραίτητη για τη διασφάλιση της πλήρους αποδοτικότητας του συστήματος.

1. Έλεγχος κεντρικής μονάδας (πίνακα)

Οθόνη και Ενδείξεις: Βεβαιωθείτε ότι οι πληροφορίες στην οθόνη αφής είναι σαφείς και δεν υπάρχουν ενδείξεις σφάλματος, βλάβης ή μη αναμενόμενων συναγερμών.

Περιγραφές: Ελέγξτε αν οι περιγραφές των ζωνών και των σημείων που προγραμματίστηκαν αντιστοιχούν στην πραγματική τοποθεσία των συσκευών.

Δοκιμή LED και Βομβητή: Χρησιμοποιήστε το ειδικό πλήκτρο στην πρόσοψη του πίνακα που ενεργοποιεί ταυτόχρονα όλα τα LED και τον βομβητή για να βεβαιωθείτε ότι λειτουργούν σωστά.

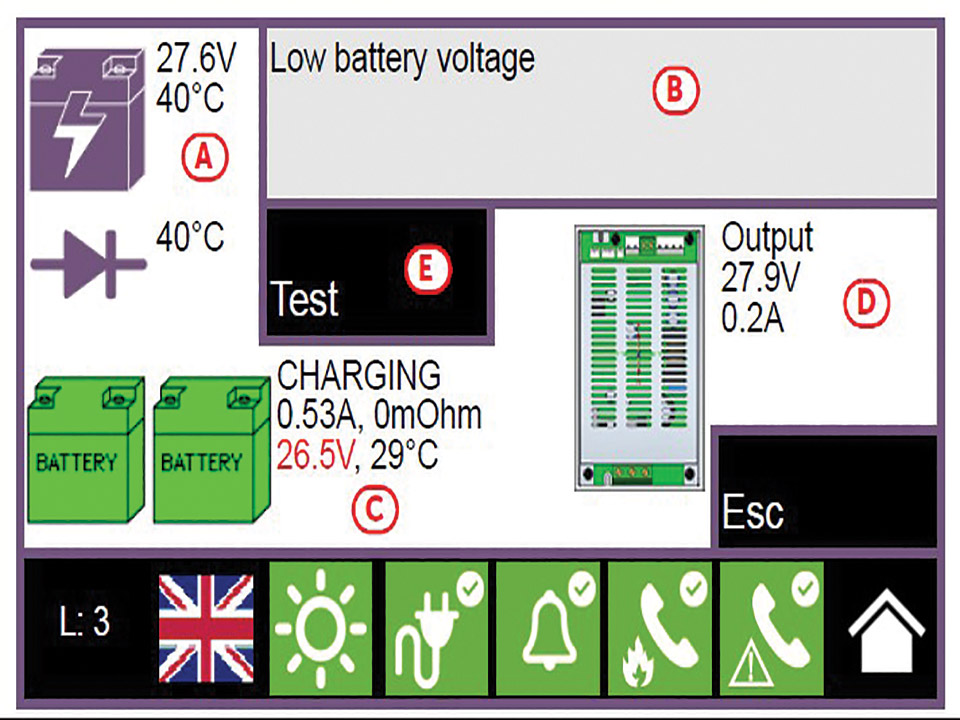

Τροφοδοσία: Επαληθεύστε την κατάσταση της κύριας τροφοδοσίας και των μπαταριών (24V).

2. Έλεγχος ανιχνευτών και μπουτόν (Call Points)

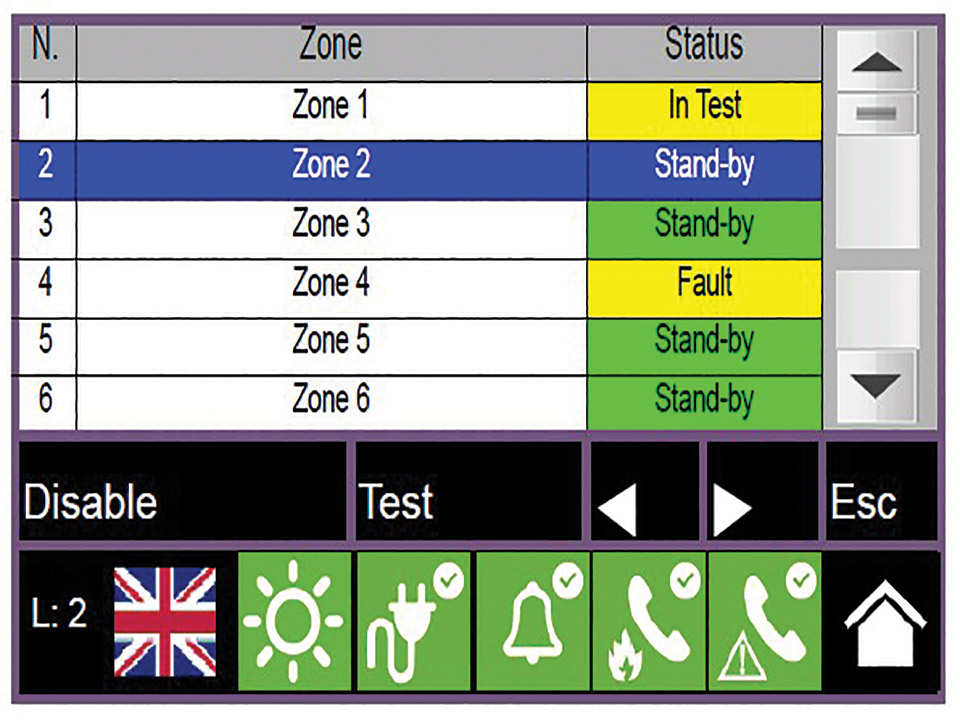

Λειτουργία Test: Μεταβείτε στο μενού System Status > Zone και επιλέξτε τη λειτουργία Test. Ενεργοποιήστε δοκιμαστικά κάθε ανιχνευτή (π.χ. με σπρέι καπνού) και κάθε μπουτόν. Ο πίνακας θα ενεργοποιήσει το LED της συσκευής για λίγα δευτερόλεπτα και θα πραγματοποιήσει αυτόματη επαναφορά (reset) χωρίς να ηχήσουν οι σειρήνες, επιτρέποντας στον τεχνικό να προχωρήσει στην επόμενη συσκευή.

Έλεγχος Μόλυνσης: Μέσω του διαγνωστικού ελέγχου του βρόχου, ελέγξτε το επίπεδο μόλυνσης των ανιχνευτών καπνού για να βεβαιωθείτε ότι βρίσκονται εντός ορίων.

3. Έλεγχος σηματοδοτήσεων και ενεργοποιήσεων (Σειρήνες & Modules)

Χειροκίνητη Ενεργοποίηση: Για να ελέγξετε μεμονωμένες εξόδους (σειρήνες ή modules), ακολουθήστε τη διαδρομή System status > Points > [Επιλογή Βρόγχου] > [Επιλογή Σημείου] > Actions [F].

Εντολές: Από το μενού Actions μπορείτε να επιλέξετε «Ενεργοποίηση εξόδου» ή «Ενεργοποίηση LED» για να επιβεβαιώσετε τη σωστή καλωδίωση και λειτουργία.

4. Έλεγχος Κατάσβεσης (αν υπάρχει)

Απαιτείται ιδιαίτερη προσοχή στην ασφάλεια των συσκευών εκτόνωσης πριν τη δοκιμή. Βεβαιωθείτε ότι οι ακολουθίες ενεργοποίησης και τερματισμού ανταποκρίνονται στις απαιτήσεις του έργου.

Συνοπτικές Οδηγίες Χρήσης (Για τον Χρήστη)

Βασικές καταστάσεις συστήματος

Πράσινο LED (ON): Το σύστημα λειτουργεί κανονικά (Ηρεμία).

Κόκκινο LED (Συναγερμός): Έχει ανιχνευθεί πυρκαγιά.

Κίτρινο LED (Σφάλμα / Disable / Test): Υπάρχει πρόβλημα, κάποιο τμήμα είναι απενεργοποιημένο ή το σύστημα βρίσκεται σε κατάσταση δοκιμής.

Χειρισμός συμβάντων

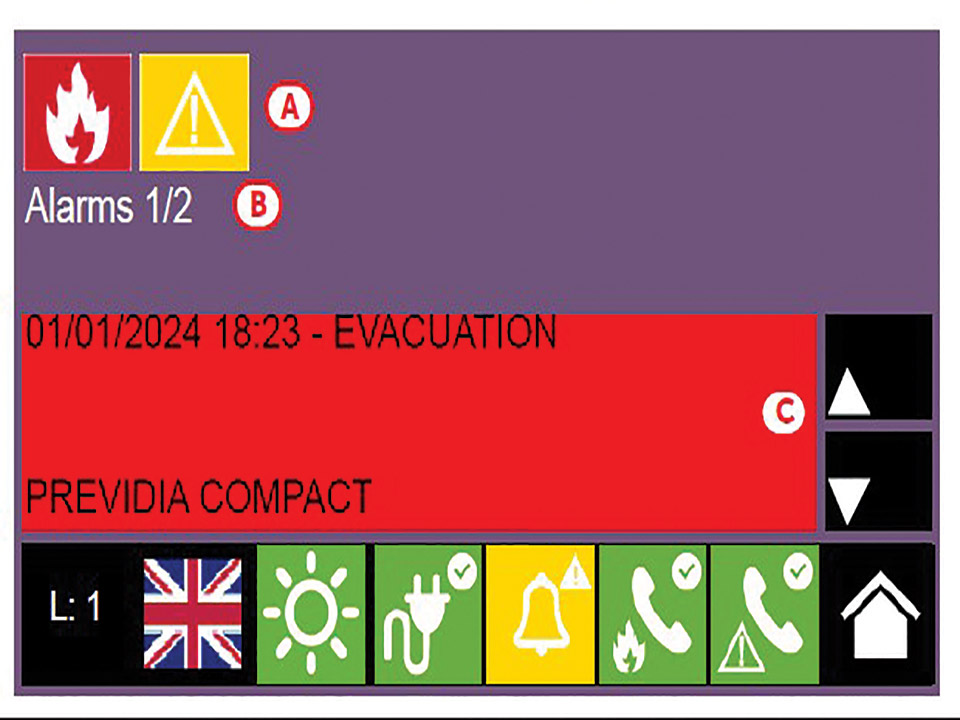

Συναγερμός (Alarm): Η οθόνη δείχνει την τοποθεσία της πυρκαγιάς.

Έλεγχος (Investigate): Εάν ο χρήστης χρειάζεται χρόνο για να επαληθεύσει τον συναγερμό, η εντολή αυτή επεκτείνει την καθυστέρηση πριν ηχήσουν οι σειρήνες.

Εκκένωση (Evacuate): Άμεση ενεργοποίηση όλων των οπτικών και ακουστικών σημάτων συναγερμού.

Σίγαση (Silence): Παύση του ήχου των σειρήνων / βομβητή.

Επαναφορά (Reset): Μετά την κατάσβεση ή την επιβεβαίωση ψευδοσυναγερμού, η εντολή αυτή επαναφέρει το σύστημα στην κατάσταση ηρεμίας.

Πλοήγηση στο μενού

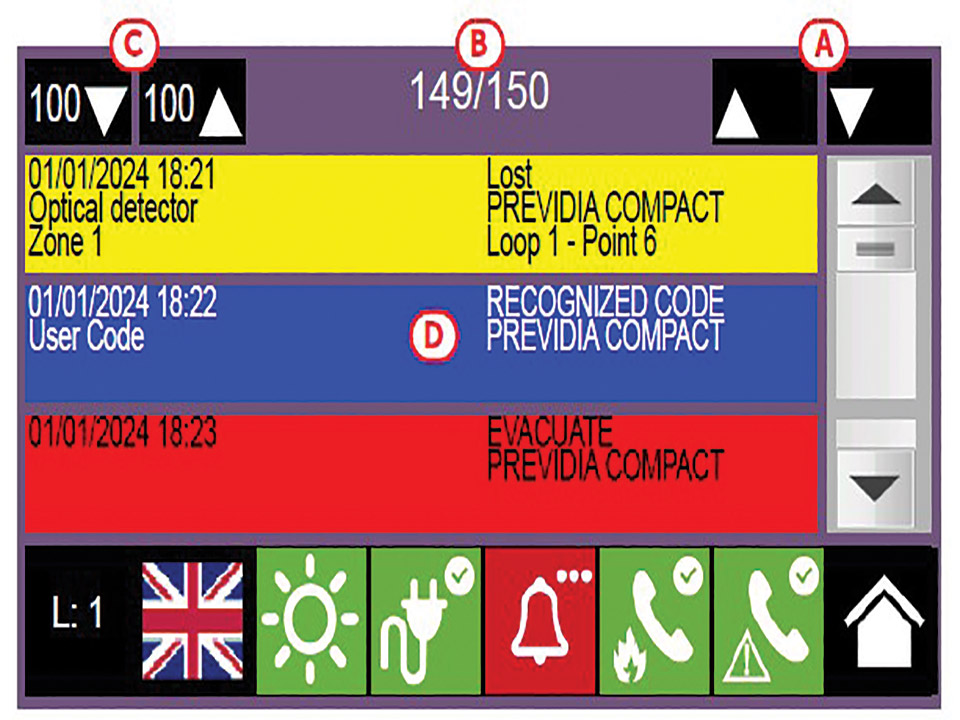

Log (Αρχείο): Πρόσβαση στο ιστορικό συμβάντων (Λευκό = Κανονικό, Κόκκινο = Συναγερμός, Κίτρινο = Βλάβη).

System Status: Προβολή της κατάστασης κάθε ζώνης ή συσκευής (Πράσινο = Ηρεμία, Κίτρινο = Βλάβη, Κόκκινο = Συναγερμός).

Home [C]: Πλήκτρο επιστροφής στην αρχική οθόνη.

Επίπεδα πρόσβασης

Επίπεδο 1: Κοινόχρηστο, επιτρέπει μόνο προβολή.

Επίπεδο 2 (Χρήστης): Απαιτεί κωδικό ή κλειδί. Επιτρέπει σίγαση, επαναφορά και απενεργοποίηση ζωνών / σημείων.

Σημείωση: Για οποιαδήποτε ένδειξη σφάλματος δεν αποκαθίσταται με Reset, επικοινωνήστε άμεσα με τον εξουσιοδοτημένο συντηρητή σας.

Η σωστή παραμετροποίηση του Inim Previdia Compact διασφαλίζει τη μέγιστη ασφάλεια για κάθε κτίριο. Η δυνατότητα απομακρυσμένου ελέγχου μέσω του Cloud όχι μόνο ενισχύει την προστασία, αλλά προσφέρει και ένα σύγχρονο εργαλείο συντήρησης και ελέγχου στα χέρια του εγκαταστάτη και του ιδιοκτήτη.
