Tecnocontrol SE182P & TS282
Πρακτικός οδηγός βαθμονόμησης & συντήρησης ανιχνευτών αερίου
Σε κάθε εγκατάσταση που χρησιμοποιεί αέριο – από ένα λεβητοστάσιο και ένα υπόγειο parking μέχρι μια βιομηχανική μονάδα – ο ανιχνευτής αερίου είναι συχνά το μοναδικό πράγμα που μας προειδοποιεί πριν συμβεί μια επικίνδυνη διαρροή ή έκρηξη.
Υπάρχει, όμως, ένας συχνός μύθος: Πολλοί πιστεύουν ότι μόλις τοποθετηθεί ένας ανιχνευτής στον τοίχο, προστατεύει τον χώρο για πάντα χωρίς καμία φροντίδα. Στην πραγματικότητα, τα αισθητήρια στοιχεία (καταλυτικοί αισθητήρες) φθείρονται με την πάροδο του χρόνου. Η φυσική γήρανση, οι αλλαγές θερμοκρασίας, αλλά και οι καθημερινοί ατμοί (όπως σιλικόνες, διαλύτες ή καθαριστικά) μειώνουν την ευαισθησία τους. Αυτό προκαλεί τη λεγόμενη «ολίσθηση μηδενός», κάνοντας τον ανιχνευτή να «χάνει» την ακρίβειά του. Αν δεν ελέγχουμε και δεν βαθμονομούμε τακτικά τους ανιχνευτές, υπάρχει ο κίνδυνος η συσκευή να δείχνει ότι ο χώρος είναι ασφαλής, ενώ στην πραγματικότητα συσσωρεύεται αέριο. Ο τακτικός έλεγχος δεν είναι γραφειοκρατία, είναι η μόνη εγγύηση ασφαλείας.
1. Τεχνικά χαρακτηριστικά & Κανόνες τοποθέτησης
Οι ανιχνευτές της σειράς Tecnocontrol SE182P χρησιμοποιούν αναλογική έξοδο 4-20 mA (3 αγωγών), που επιτρέπει την άμεση σύνδεση με κεντρικούς πίνακες ανίχνευσης, όπως οι INIM SmartLine ή Previdia Micro και οι Tecnocontrol CE408 και CE700. Με βαθμό προστασίας IP65, αντέχουν σε δύσκολες βιομηχανικές συνθήκες.
Για να λειτουργήσει σωστά ένας ανιχνευτής, το ύψος τοποθέτησης εξαρτάται από το αν το αέριο είναι ελαφρύτερο ή βαρύτερο από τον αέρα:
| Μοντέλο | Αέριο Στόχος | Συμπεριφορά Αερίου | Όριο Εκρηκτικότητας (LEL) | Πού & Πώς Τοποθετείται |
| SE182PM | Μεθάνιο (Φυσικό Αέριο) | Ελαφρύτερο του αέρα (ανεβαίνει) | 4,4% v/v (100% LEL) | 30cm κάτω από την οροφή, σε οριζόντια απόσταση 1 έως 1,5 m από την πιθανή πηγή διαρροής. |
| SE182PG | Υγραέριο (LPG / Προπάνιο – Βουτάνιο) | Βαρύτερο του αέρα (πέφτει) | 1,4% – 1,7% v/v (100% LEL) | 30cm πάνω από το δάπεδο, σε οριζόντια απόσταση 1 έως 1,5 m από την πηγή διαρροής. |
| SE182PB | Ατμοί Βενζίνης | Πολύ βαρύτερο του αέρα | 1,2% v/v (100% LEL) | Χαμηλά, 30 έως 40 cm πάνω από το δάπεδο. |
Βασικές λειτουργικές λεπτομέρειες
Τροφοδοσία & βιομηχανικό πρότυπο αναλογικού σήματος: Λειτουργεί με τάση 12-24 V DC και παρέχει έξοδο 4-20 mA, που αντιστοιχεί σε εύρος 0-100% LEL.
Χρόνος προθέρμανσης (Warm-up): Μόλις δώσετε ρεύμα, η συσκευή χρειάζεται περίπου 60 δευτερόλεπτα προθέρμανσης. Σε αυτό το λεπτό, το κίτρινο LED (FAULT) αναβοσβήνει και η έξοδος μένει σταθερή στα 4mA. Η πλήρης σταθεροποίηση επιτυγχάνεται μετά από 48 ώρες συνεχούς λειτουργίας.
Διάρκεια ζωής αισθητήρα: Ο αισθητήρας διαρκεί περίπου 5 χρόνια σε καθαρό αέρα. Μόλις συμπληρωθεί η 5ετία, το κίτρινο LED αναβοσβήνει κάθε 4 δευτερόλεπτα για να σας θυμίσει ότι χρειάζεται αντικατάσταση.
⚠️ ΚΡΙΣΙΜΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟΥΣ ΤΕΧΝΙΚΟΥΣ
ΠΟΤΕ ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΝΑΠΤΗΡΑ: Μην ρίχνετε ποτέ αέριο από αναπτήρα απευθείας πάνω στον αισθητήρα! Η υπερβολική συγκέντρωση προκαλεί σοκ στον αισθητήρα και τον καταστρέφει μόνιμα.
ΑΠΑΡΑΙΤΗΤΟ ΤΟ ΟΞΥΓΟΝΟ: Οι καταλυτικοί αισθητήρες χρειάζονται οξυγόνο (~20,9% O2) για να ανιχνεύσουν το αέριο. Οι φιάλες βαθμονόμησης πρέπει πάντα να περιέχουν μίγμα αερίου με αέρα (In Air) και όχι αδρανές άζωτο.
ΑΠΟΜΟΝΩΣΤΕ ΤΟΥΣ ΣΥΝΑΓΕΡΜΟΥΣ (Bypass): Πριν ξεκινήσετε τις δοκιμές, βάλτε οπωσδήποτε τον κεντρικό πίνακα ή τα συστήματα κατάσβεσης σε κατάσταση συντήρησης (Bypass), για να αποφύγετε ψευδείς συναγερμούς ή ανεπιθύμητη ενεργοποίηση σειρήνων / κατάσβεσης.
2. Πρόγραμμα τακτικής συντήρησης
Για να είστε σίγουροι ότι το σύστημα λειτουργεί στην εντέλεια, ακολουθήστε το χρονοδιάγραμμα του κατασκευαστή Tecnocontrol:
Ρύθμιση μηδενός (Zero Adjust): Γίνεται αμέσως μετά την εγκατάσταση και στη συνέχεια κάθε 6 έως 12 μήνες, πάντα σε καθαρό αέρα.
Έλεγχος απόκρισης (Calibration Check): Γίνεται κάθε 6 έως 12 μήνες με χρήση πρότυπου αερίου, για να επιβεβαιώσουμε ότι ο αισθητήρας διαβάζει σωστά.
Πλήρης βαθμονόμηση (Full Calibration): Γίνεται υποχρεωτικά κάθε 2 χρόνια ή αν ο περιοδικός έλεγχος δείξει αποκλίσεις εκτός ορίων.
Αντικατάσταση αισθητήρα: Γίνεται μόλις συμπληρωθούν 5 χρόνια λειτουργίας.
3. Οδηγός βήμα προς βήμα για τις εργασίες πεδίου

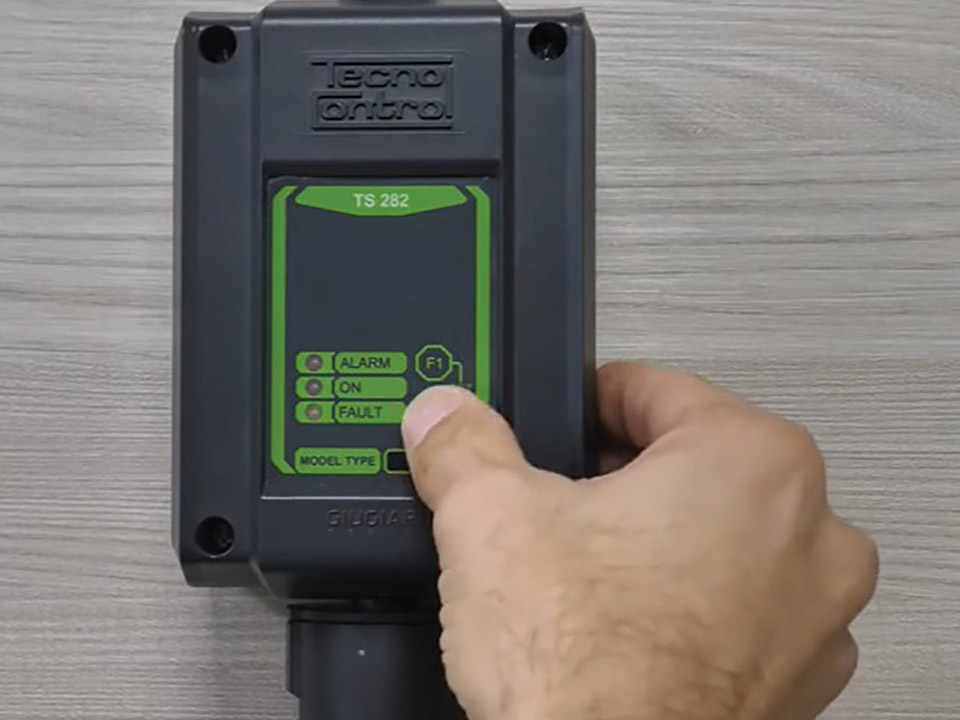

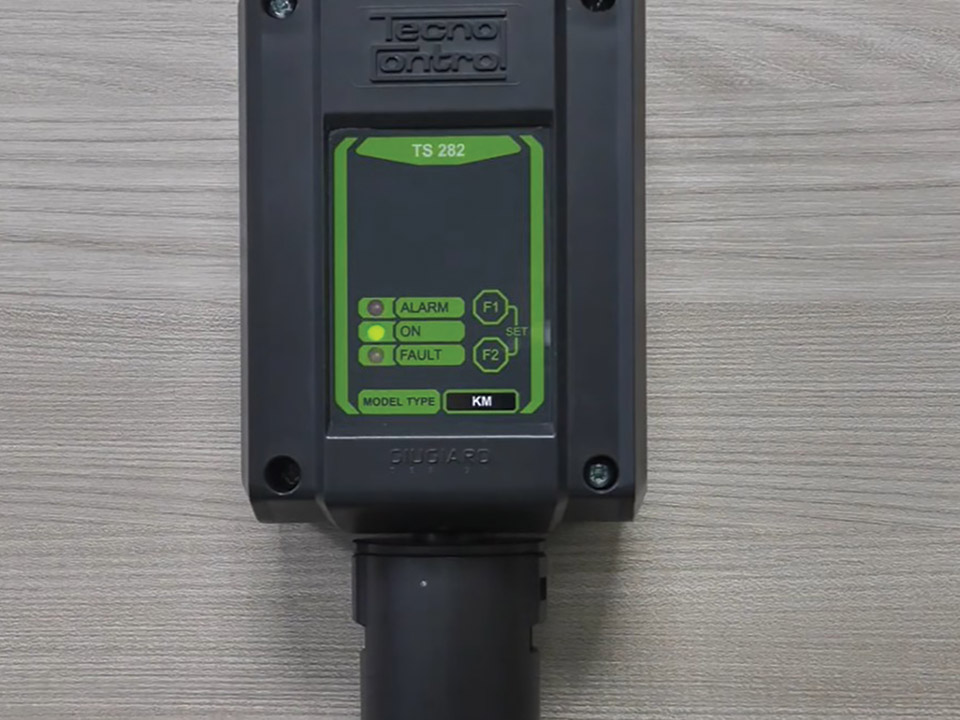

Όλες οι ειδικές λειτουργίες ενεργοποιούνται από τα δύο μικρά μπουτόν (F1 και F2) που βρίσκονται πάνω στην πλακέτα της συσκευής.

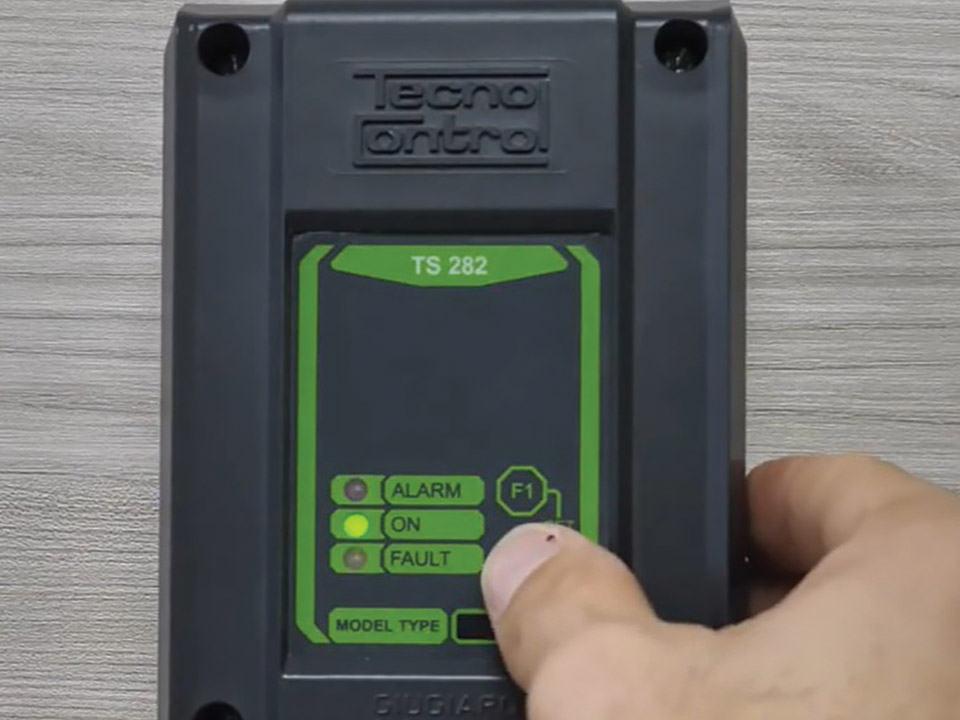

Χρόνος πίεσης μπουτόν: Όταν πατάτε ένα μπουτόν, κρατήστε το πατημένο για περίπου 1 δευτερόλεπτο μέχρι να δείτε το πράσινο LED να σβήνει στιγμιαία. Αυτό σημαίνει ότι η συσκευή κατέγραψε το πάτημα.
Βήμα Α: Ρύθμιση μηδενός (Zero Adjust) – Έξοδος 4mA / 0% LEL
Με τη διαδικασία αυτή ορίζουμε τη βάση της συσκευής, ώστε σε καθαρό αέρα να βγάζει ακριβώς 4mA, που αντιστοιχεί σε 0% LEL στον πίνακα.
Βεβαιωθείτε ότι στον χώρο δεν υπάρχουν ίχνη αερίου, ατμών ή διαλυτών.
Ανοίξτε το εξωτερικό καπάκι για να αποκτήσετε πρόσβαση στα μπουτόν F1 και F2.
Πληκτρολογήστε τη διαδοχή κωδικού Zero πατώντας F2 → F1 → F1 → F2.
Αποτέλεσμα: Το πράσινο LED θα αναβοσβήσει μία φορά και η αναλογική έξοδος θα κλειδώσει ακριβώς στα 4mA (τάση 40mV στα σημεία TP1-TP2).
Βήμα Β: Ηλεκτρικός έλεγχος εξόδου (Electrical Test)
Αυτός ο έλεγχος σας επιτρέπει να επιβεβαιώσετε ότι ο ανιχνευτής επικοινωνεί σωστά με τον πίνακα και ενεργοποιεί τα ρελέ, χωρίς να χρειαστεί να ρίξετε αέριο. Όλη η δοκιμή διαρκεί 16 δευτερόλεπτα.
Πληκτρολογήστε τη διαδοχή κωδικού Test πατώντας F2 → F2 → F1 → F1.
Τι θα συμβεί στη συνέχεια:
Πρώτα 6 δευτερόλεπτα: Η έξοδος πέφτει στα 0mA – ο πίνακας δείχνει σφάλμα / FAULT.
Επόμενα 7 δευτερόλεπτα: Η έξοδος επανέρχεται στα 4mA – ο πίνακας δείχνει κανονική λειτουργία / NORMAL.
Τελευταία 7 δευτερόλεπτα: Η έξοδος ανεβαίνει στα 20mA – ο πίνακας δίνει συναγερμό 100% LEL ALARM.
Μετά τα 16 δευτερόλεπτα, ο ανιχνευτής επιστρέφει αυτόματα στην κανονική του λειτουργία.
Βήμα Γ: Περιοδικός έλεγχος απόκρισης (Calibration Check)
Επιβεβαιώνει ότι ο αισθητήρας αντιδρά σωστά όταν έρθει σε επαφή με γνωστή συγκέντρωση αερίου.

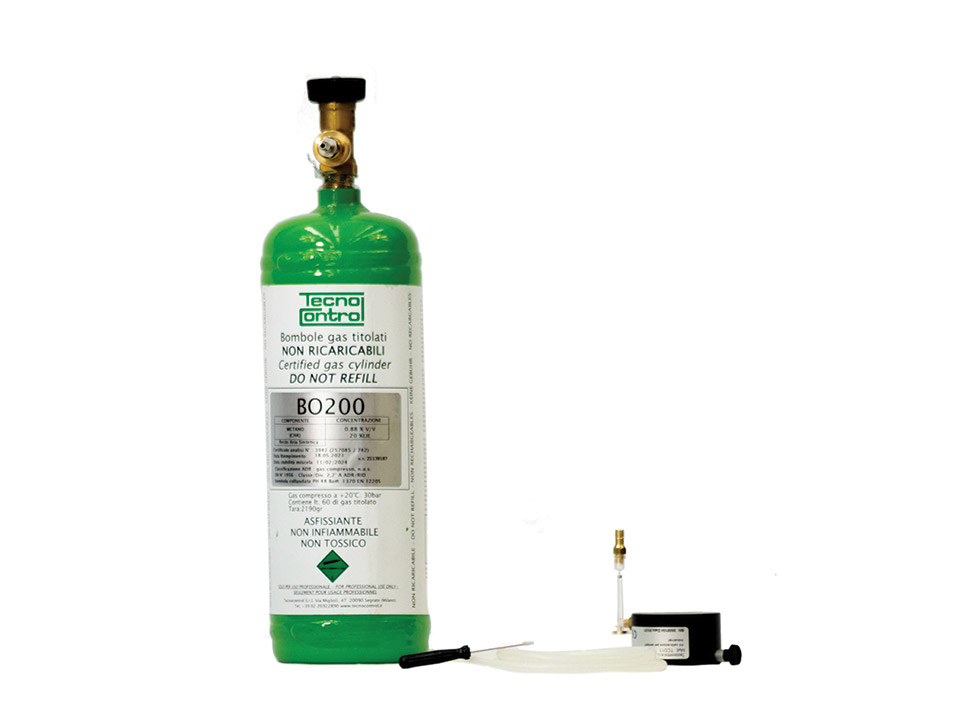

Τι θα χρειαστείτε: Το ειδικό kit βαθμονόμησης Tecnocontrol TC011 (ή TC014), έναν ρυθμιστή ροής ρυθμισμένο στα 0,3 λίτρα / λεπτό (L/min) και μια φιάλη πρότυπου αερίου (π.χ. μεθάνιο 20% LEL ή 50% LEL σε αέρα).
Πληκτρολογήστε τον κωδικό Check F2 → F1 → F2 → F1.
Περιμένετε μέχρι το κίτρινο LED να αρχίσει να αναβοσβήνει (το πράσινο LED μένει σταθερά αναμμένο).

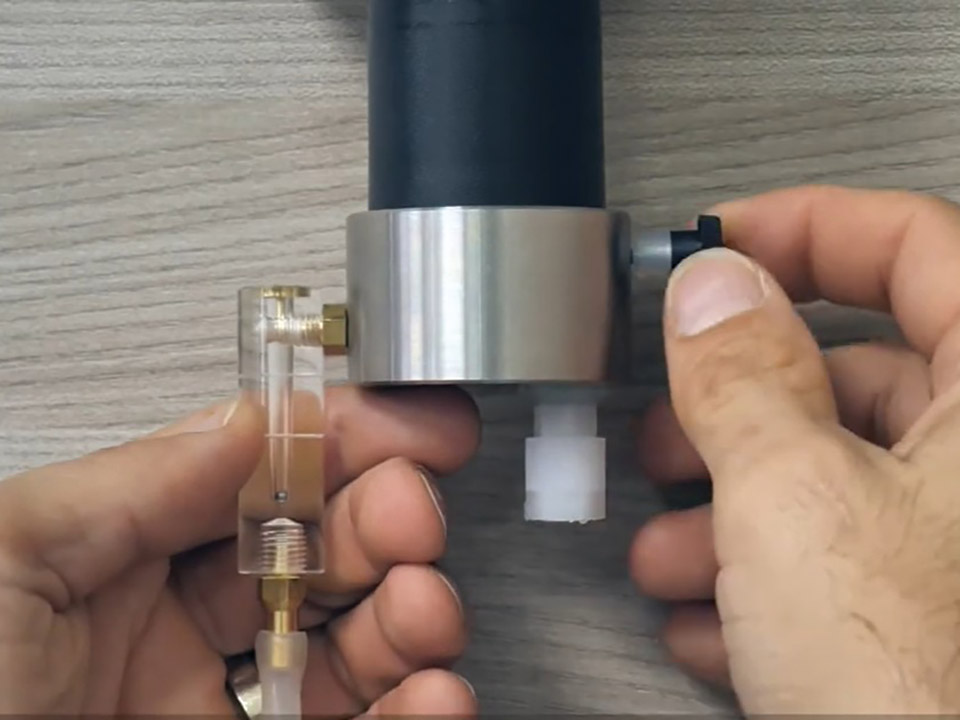

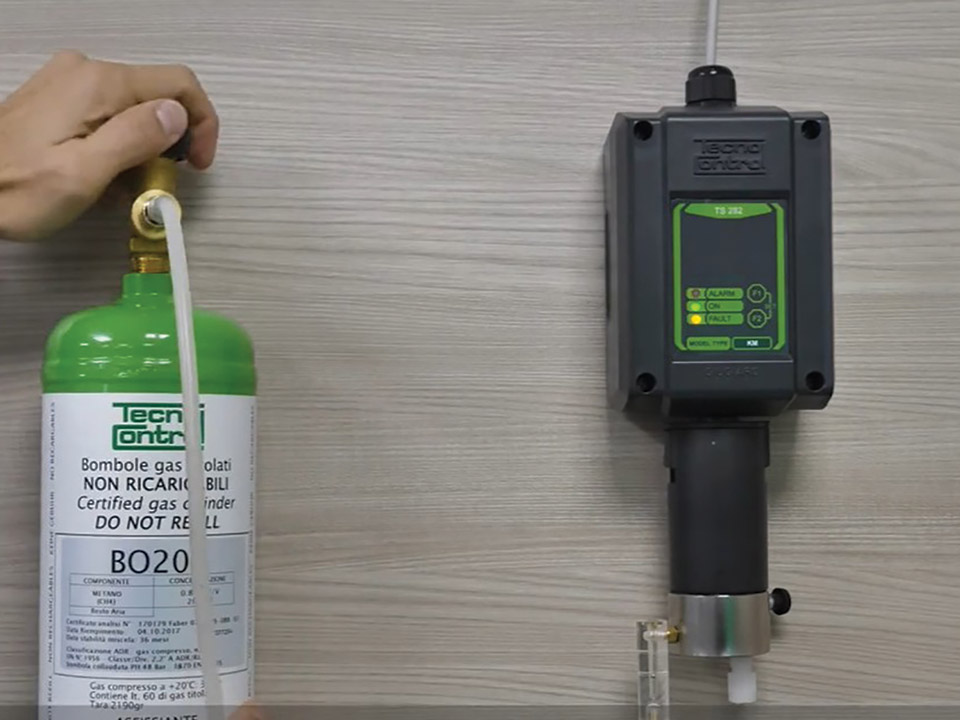

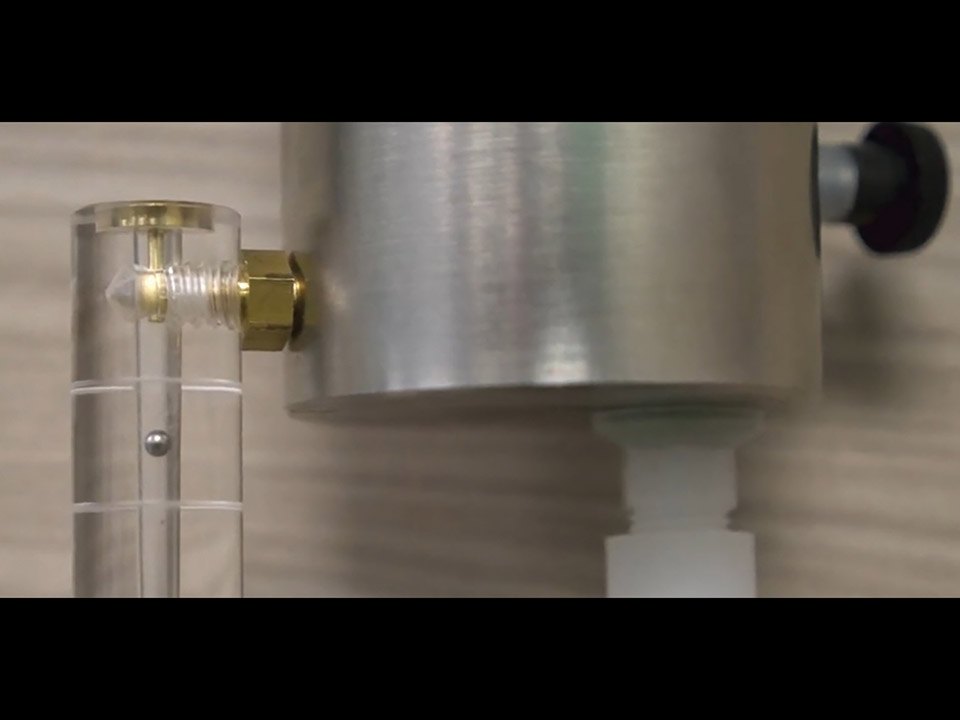

Κουμπώστε το καπάκι TC011 στον αισθητήρα, ανοίξτε τη φιάλη και ρυθμίστε τη ροή στα 0,3 L/min.
Μετρήστε την τάση στα σημεία TP1(+) και TP2(-) με ένα πολύμετρο σε κλίμακα mV:
| Φιάλη πρότυπου αερίου | Αναμενόμενη τάση (TP1-TP2) | Αναμενόμενο ρεύμα εξόδου | Ένδειξη πίνακα |
| Μεθάνιο 20% LEL (0,88% v/v) | 69 έως 75 mV | 7,2mA (±0,3) | 20% LEL (±2%) |
| Μεθάνιο 50% LEL (2,20% v/v) | 114 έως 126 mV | 12mA (±0,6) | 50% LEL (±4%) |
Κλείστε τη φιάλη, αφαιρέστε το καπάκι και πατήστε το μπουτόν F2 για να επιστρέψει η συσκευή σε κανονική λειτουργία. Το σήμα θα πέσει σταδιακά ξανά στα 4mA.
Βήμα Δ: Πλήρης βαθμονόμηση (Full Calibration)
Εκτελείται όταν ο περιοδικός έλεγχος δείξει αποκλίσεις. Κατά τη διάρκεια της διαδικασίας αυτής, η έξοδος mA μηδενίζεται προσωρινά για να μην προκληθούν ψευδείς συναγερμοί στον πίνακα.
Πληκτρολογήστε τον κωδικό ανάλογα με τη φιάλη που διαθέτετε:
• Αν χρησιμοποιείτε φιάλη Μεθανίου 20% LEL, ο κωδικός είναι F2 → F2 → F2 → F1 → F2 → F1.
• Αν χρησιμοποιείτε φιάλη Μεθανίου 50% LEL, ο κωδικός είναι F2 → F1 → F1 → F1 → F2 → F2 → F1.
Μόλις ο κωδικός γίνει δεκτός, το πράσινο LED θα αρχίσει να αναβοσβήνει. Περιμένετε χωρίς να πατήσετε τίποτα μέχρι το κίτρινο LED να ανάψει σταθερά.
Τοποθετήστε το καπάκι TC011 και διοχετεύστε αέριο με σταθερή ροή 0,3L/min.

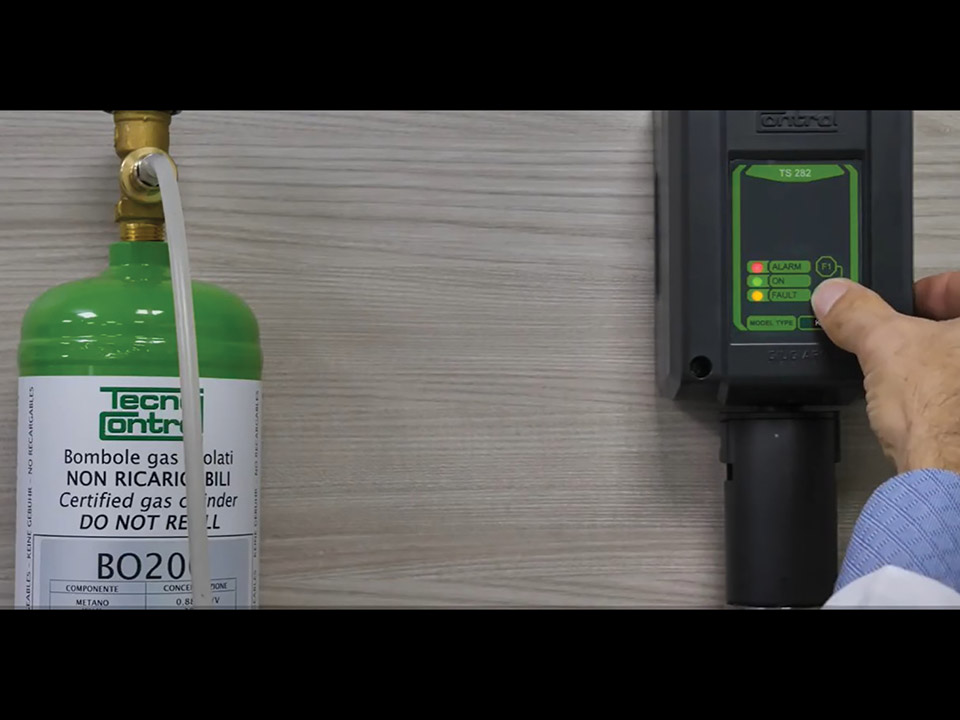

Αφήστε το αέριο να ρέει για περίπου 3 λεπτά. Όταν το πράσινο LED ανάψει σταθερά (και όσο παραμένει αναμμένο), πατήστε παρατεταμένα το μπουτόν F2 μέχρι να σβήσουν εντελώς και τα δύο LED.
Κλείστε αμέσως τη βαλβίδα της φιάλης και αφαιρέστε το καπάκι TC011.
✅ Επιτυχία: Και τα δύο LED παραμένουν σβηστά. Μετά από 8 δευτερόλεπτα, η συσκευή κάνει επανεκκίνηση, μπαίνει στη σύντομη προθέρμανση και είναι έτοιμη.
❌ Αποτυχία: Αν το κίτρινο LED παραμείνει αναμμένο ή το πράσινο αναβοσβήνει για πάνω από 5-6 λεπτά, η βαθμονόμηση απέτυχε. Επαναλάβετε τη διαδικασία. Αν αποτύχει ξανά, ο αισθητήρας έχει εξαντληθεί και χρειάζεται αντικατάσταση.
4. Χρήσιμες συμβουλές για τους τεχνικούς πεδίου
Διάρκεια φιάλης βαθμονόμησης: Οι πρότυπες φιάλες (όπως η Tecnocontrol BO200) δεν φέρουν ημερομηνία λήξης αν αποθηκεύονται σωστά. Ρυθμίζοντας αυστηρά τη ροή στα 0,3L/min, μία φιάλη αρκεί για περίπου 20 έως 25 δοκιμές.
Αντικατάσταση κάψουλας αισθητήρα (σειρές TS282 / SE237):
1. Διακόψτε την τροφοδοσία ρεύματος από τον πίνακα.
2. Ξεβιδώστε το κάτω καπάκι, βγάλτε την παλιά κάψουλα, κουμπώστε τη νέα και ελέγξτε την ημερομηνία κατασκευής.
3. Δώστε ξανά ρεύμα και περιμένετε τα 60 δευτερόλεπτα προθέρμανσης.
4. Εκτελέστε οπωσδήποτε Ρύθμιση μηδενός (F2 → F1 → F1 → F2) σε καθαρό αέρα.
Προσοχή στη διασταυρούμενη ευαισθησία: Αν δοκιμάσετε έναν ανιχνευτή υγραερίου (SE182PG) με φιάλη μεθανίου 20% LEL χωρίς να βάλετε πρώτα τον ειδικό κωδικό Check, ο συντελεστής ευαισθησίας (K=1.55) θα προκαλέσει λανθασμένη ένδειξη περίπου 31% LEL (8,96mA). Βάζοντας πάντα τον κωδικό Check πρώτα, η συσκευή υπολογίζει αυτόματα τη διαφορά και διαβάζει σωστά!
